Cosa sono i punching die?

In tutti i settori della produzione moderna, dalle automobili, agli elettrodomestici, dall'elettronica all'aerospaziale, vediamo varie parti metalliche con forme diverse e funzioni precise. La creazione di queste parti si basa su una tecnologia fondamentale: punzonatura . Quindi, cosa sono esattamente la punzonatura?

Definizione della funzione principale della matrice di punzonatura

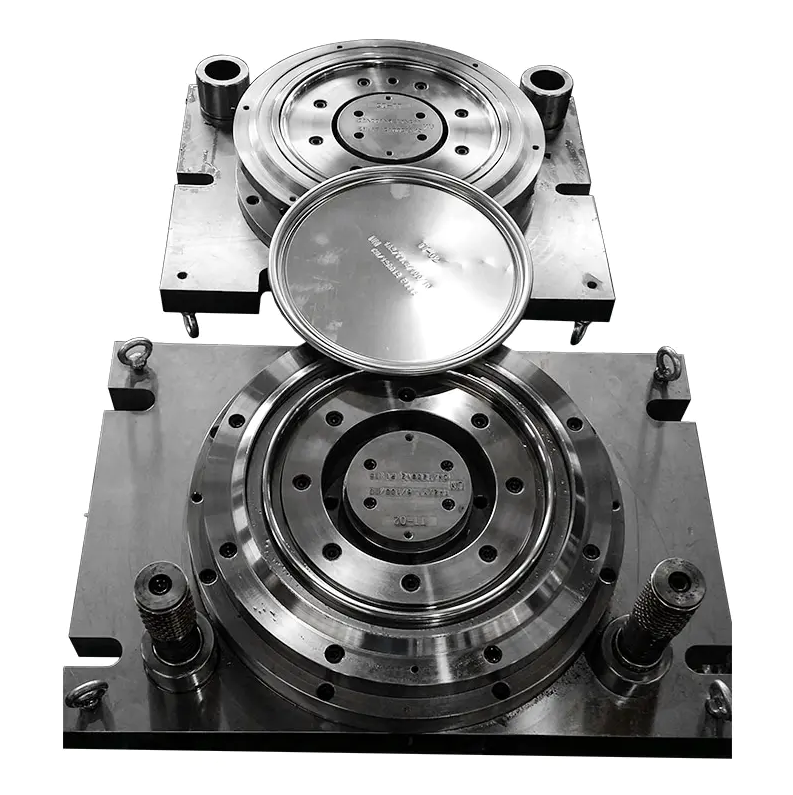

In poche parole, uno stampo per stampaggio è un'attrezzatura speciale che esercita una pressione sulla lamiera a freddo, provocandone la separazione o la deformazione plastica, ottenendo così le parti desiderate. È uno strumento che trasforma rapidamente e in lotti lamiere (come piastre di acciaio, piastre di alluminio, ecc.) in parti di forme specifiche attraverso l'azione di macchine per lo stampaggio e matrici. Questi prodotti fabbricati da punzonatura sono chiamate parti stampate.

Ricopre una posizione centrale insostituibile nell'intero processo di stampaggio:

• Alta efficienza e produzione di massa: Il design della matrice di punzonatura consente di completare uno o più processi in un'unica corsa, migliorando notevolmente l'efficienza produttiva, adattandosi alla produzione di massa e riducendo significativamente i costi di produzione.


• Garantire precisione e coerenza: Lo stampo stesso ha un'elevata precisione, garantendo che ogni parte stampata prodotta abbia un'elevata precisione dimensionale e un'eccellente intercambiabilità.


• Formare forme complesse: Gli stampi possono svolgere complessi compiti di formatura dei metalli difficili da ottenere con la lavorazione ordinaria, come l'imbutitura profonda, la piegatura e la punzonatura.


Tipi e strutture di matrici da punzonatura

Muore per punzonatura sono disponibili in molte varietà e possono essere classificati in base alle proprietà del processo e alle caratteristiche strutturali:

Per proprietà del processo:

• Matrici per tranciatura: Utilizzato principalmente per separare lamiere, ad esempio tranciatura, punzonatura e rifilatura.


• Stampi per formato: Utilizzato principalmente per indurre la deformazione plastica nella lamiera senza comprometterne l'integrità, come matrici di piegatura, matrici di imbutitura e matrici di flangiatura.



Per struttura dello stampo:

• Stampo per una singola operazione: Completa solo un'operazione in un colpo.


• Matrice composta: Completa più operazioni di stampaggio contemporaneamente in una sola corsa in una stazione.


• Dado progressivo (dado continuo): La lamiera si muove all'interno dello stampo ad una certa distanza di passo, completando in sequenza più operazioni in diverse stazioni. Questo design dello stampo è particolarmente adatto per la produzione automatizzata ad alta velocità.



Elementi chiave di una matrice per punzonatura di alta qualità

Una matrice per stampaggio di alta qualità non è semplicemente una raccolta di blocchi di ferro, ma una testimonianza di tecnologia e precisione. La sua qualità dipende da:

• Materiale dello stampo: L'acciaio per stampi ad alta resistenza e alta resistenza all'usura è selezionato per garantire una durata e una stabilità eccezionalmente lunghe.


• Precisione e trattamento superficiale: Garantire la precisione della lavorazione delle parti lavoranti dello stampo ed eseguire i trattamenti superficiali necessari (come placcatura e trattamento termico) per ridurre l'attrito e l'usura.


• Progettazione razionale dello stampo: La progettazione dello stampo deve considerare pienamente le proprietà del materiale, le capacità delle apparecchiature di stampaggio e i requisiti di precisione delle parti stampate finali. Una struttura ben progettata riduce efficacemente i tempi di configurazione e migliora la stabilità della produzione.



Le matrici di punzonatura sono uno dei capisaldi dell'industria moderna. È questa tecnologia di formatura dei metalli efficiente e precisa che ci consente di ottenere grandi quantità di parti metalliche di alta qualità a un costo inferiore. Con i continui progressi tecnologici, i futuri processi di stampaggio e la progettazione degli stampi si evolveranno verso una maggiore precisione, una maggiore durata e una maggiore intelligenza.
